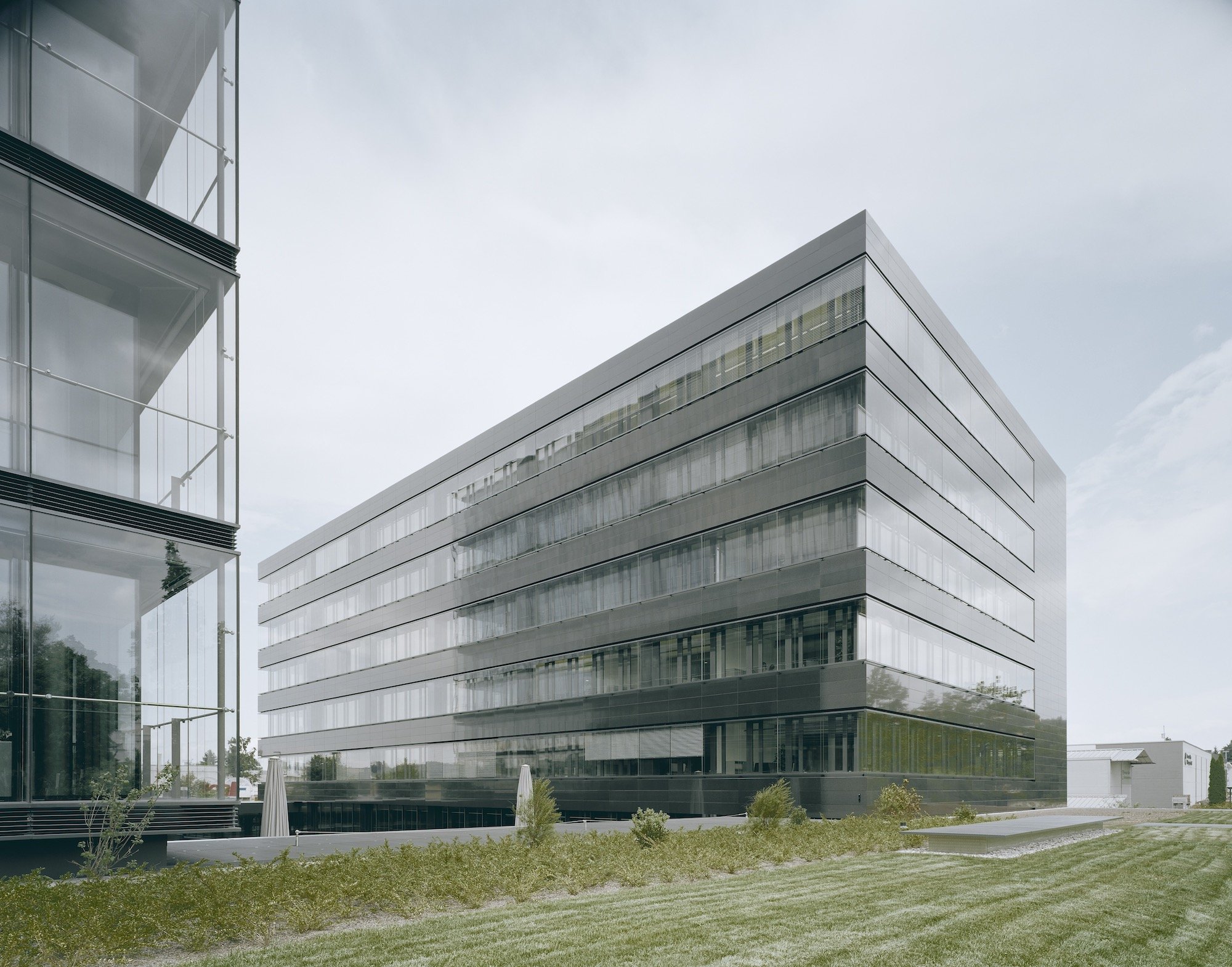

Erweiterungsbau CHG Weingarten – Geschliffener Bürokubus aus Naturstein und Glas
Der Technologiedienstleister CHG-Meridian hat in Weingarten einen Erweiterungsbau mit Platz für 250 neue Arbeitsplätze errichtet. Der Neubau der Computer-Leasing-Firma entstand in städtebaulich prominenter Lage an der Stadtgrenze zwischen Weingarten und Ravensburg.
Das Projekt
Der Baukörper vervollständigt das Gesamtensemble aus erstem und zweitem Bauabschnitt mit einem zwischenliegendem Innenhof mit Wasserfläche. Im Erdgeschoss ist der sechsgeschossige Neubau über zwei Stegbauwerke an die bestehende Hochhausscheibe angeschlossen, die bereits 2003 in einem 1. Bauabschnitt fertiggestellt wurde.
Leistungen PBI
Beratung, Planung, Konzeptentwicklung, Leitdetailplanung, Ausschreibung, Mitwirkung bei der Vergabe, Prüfung der Werk-und Montageplanung gemäß Leistungsbild AHO-Heft Nr. 28.
Die Fassade
Gestalterische Vorgabe war die Ausbildung der Regelfassade als komplett bündige, elegante Außenhaut mit ebenen gleichen Übergängen zwischen den hinterlüfteten Natursteinbereichen und den transparenten Fassadenbereichen.
In den transparenten, als Fensterbänder ausgebildeten Bereichen erfolgte daher die Fassadenausbildung mittels zweischaliger Kastenfenster in Sonderausführung mit äußeren Prallscheiben in Überlänge sowie mit einem deutlich vergrößerten Fassadenzwischenraum. In diesen wurden die Rohbaustützen konstruktiv mit integriert, so dass ein stützenfreier Innenraum entstand.
Die opaken Fassadenbereiche wurden mit einer hochwertigen Natursteinfassade aus schwarzem Nero Assoluto Basalt und beigem Trosselfels Kalkstein ausgebildet.
Mit zur Planungsleistung gehörten die Stahl-Pfosten-Riegel-Fassaden im Bereich der Verbindungsbauten des Innenhofes. Diese wurden in Teilbereichen als SG-Fassade ausgebildet.
Die Ausführung
Regelfassade außen (Obergeschoss)
Transparente Bereiche: Werkseitig vorgefertigte zweischalige Sonderkonstruktion, Kastenfenster mit integrierten Rohbaustützen
Innere Fassadenebene: Aluminium-Fensterbandfassade
Fassadenzwischenraum: lichte Breite ca. 550mm, betretbar zu Wartungs-und Reinigungszwecken
In den Fassadenzwischenraum integrierte Rohbaustützen mit hinterlüfteter Glasbekleidung
Öffnungselemente als manuelle Aluminium-Blockflügel, inkl. 3-fach-Isolierverglasung
Innere Fassadenebene als Dreifach-Wärmeschutz-Isolierverglasung
Vorgelagerte Prallscheiben VSG, absturzsichernd, Überlänge bis zu 7,0m, oben und unten linienförmig gelagert, vertikal Silikonstöße
Außenliegender Sonnenschutz Raffstore, motorisch betätigt, im Fassadenzwischenraum
Aluminium-Glattblechbekleidung 4mm, vor raumseitige Betonbrüstungen
Opake Bereiche: Hinterlüftete Natursteinbekleidung, 40mm, inkl. UK und Wärmedämmung, Fugen versiegelt und besandet
Fassade EG
Raumhoch verglaste Stahl-Pfosten-Riegel-Konstruktion, lasergeschweißte Rechteck-Rohrprofile
3-fach-Isolierverglasung, beidseitig Sicherheitsglas
Inkl. Stützenbekleidungen ESG, rückseitig vollflächig emailliert, profillos
Inkl. Stützenbekleidungen Naturstein
Fassade Verbindungsaufbauten
Raumhoch verglaste Stahl-Pfosten-Riegel-Konstruktion, in Teilbereichen als SG-Sonderkonstruktion
Scharfkantige, lasergeschweißte Profile
Dreifach Sonnenschutz-Isolierverglasung
Sonder-Gitterrostkonstruktionen zur angrenzenden Wasserfläche
Sonstige Fassadenbereiche
Aufgeständerte Natursteinbekleidung auf Dachflächen
Natursteinbeplankte Türelemente
Aluminium-Lamellenfassade
Integration von Fassadenbeleuchtung
Sonderkonstruktionen im Bereich von Bauteilfugen
In Teilbereichen Sonnenschutz im Scheibenzwischenraum
Gitterrost-Wandbekleidungen in Teilbereichen
Sonder-Gitterrostkonstruktionen Fußpunkte
Attikakonstruktionen Glattblech 4mm bzw. Naturstein 40mm
Deckenuntersichtsbekleidungen Naturstein
Naturstein-Tapetentüren
Wandbekleidungen aus Aluminium-Z-Lamellen, inkl. UK und Wärmedämmung
Motorische RWA-Oberlichter
Fotos: Brigids Gonzàles
Architekt
Daller-Huber, Stuttgart
Auftraggeber
CHG Meridian AG, Weingarten
Bauherr
CHG Meridian AG, Weingarten
